Самостоятельная сборка системы

Для самостоятельной сборки системы автозапуска генератора вам будет необходимо:

 1.    Для  сборки - ящик  или  панель от электросчетчика

5_1.jpg  или     5_2.jpg  и   5_3.jpg дин рейка (2 штуки)

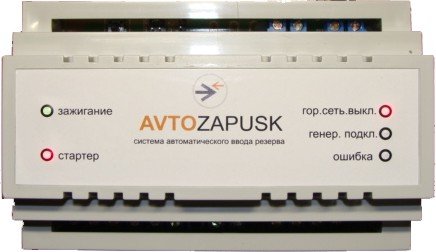

2.     Контроллер АВТОМАТИЧЕСКОГО ВВОДА РЕЗЕРВА

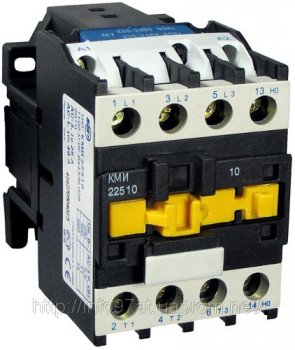

3.    Два магнитных контактора  (например, для генератора 25 ампер и 32 ампера для дома)


                 5_5.jpg                         5_6.jpg







4.  Провода.







5.  Колодка   НУЛЕВАЯ

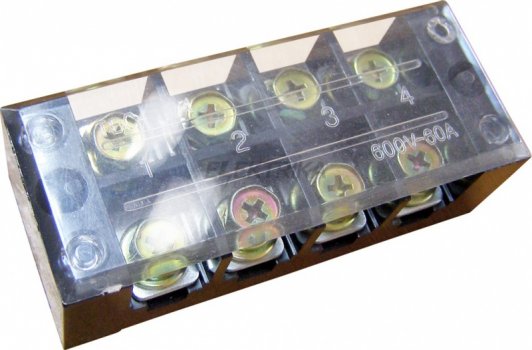

6.  Колодка  КЛЕМНАЯ








7.   Выключатель  с двумя группами контактов для включения режима
       "АВТОМАТ " или "РУЧНОЙ"

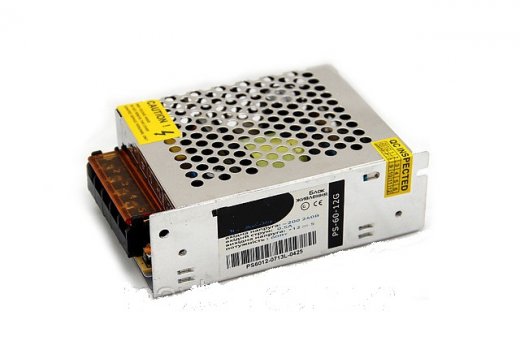

8.    Блок питания для светодиодной ленты 20 Ватт или более
      (он будет использоваться для постоянной подзарядки стартерной батареи )

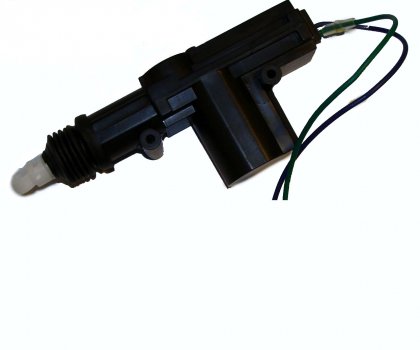

9.    Сервомотор   для   подсоса   двигателя   (приобрести его можно  в  любом             АВТО-магазине , под названием  "серво-моторчик для центрального замка")






  Можно  начать сборку  ...

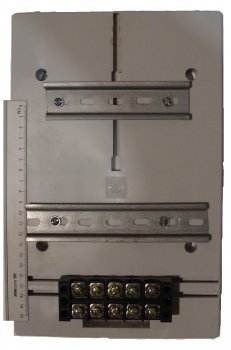

Размещаем на щитке две ДИН-рейки  и силовые клеммы  как  показано ниже.

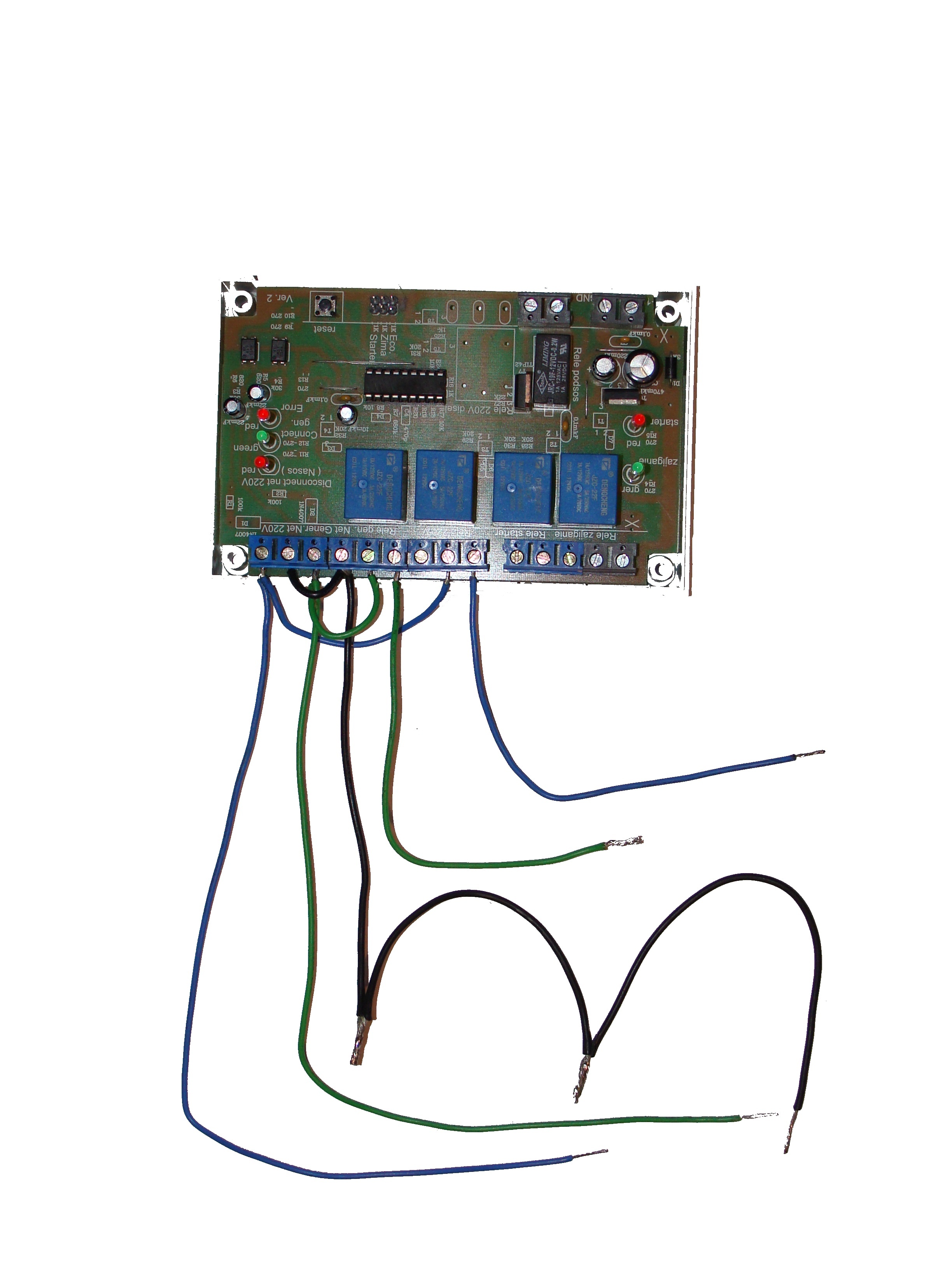

Далее   устанавливаем  провода на контроллер в соответствии со схемой


Или  вариант  схемы  для  трехфазной сети

5 ABC

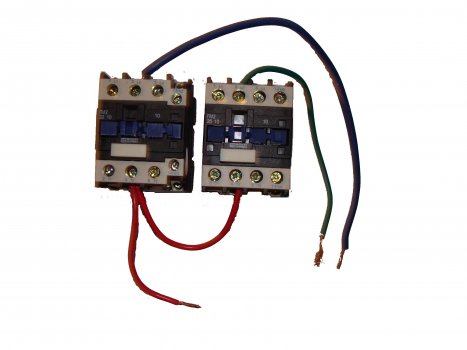

Затем устанавливаем провода на магнитные  пускатели


Теперь можно разместить  магнитные пускатели и контроллер на ДИН-рейках и соединить соответствующие провода



Выглядеть это будет так


        Несколько слов необходимо сказать о защите от "залипания контактов" в магнитных пускателях. Залипание контактов это явление ,когда внутренний контакт пускателя  приварился  и не может оторваться от контактной площадки .  Это случается редко (очень редко) и как правило  из-за неправильного расчета мощности магнитного пускателя .

        При выборе магнитного пускателя вы должны знать какая максимальная мощность будет через него проходить .
           Например:   если  предполагаемая  мощность 20 ампер , то  покупайте  пускатель на 32 ампера.  Руководствуйтесь правилом «Лучше больше – чем меньше ».

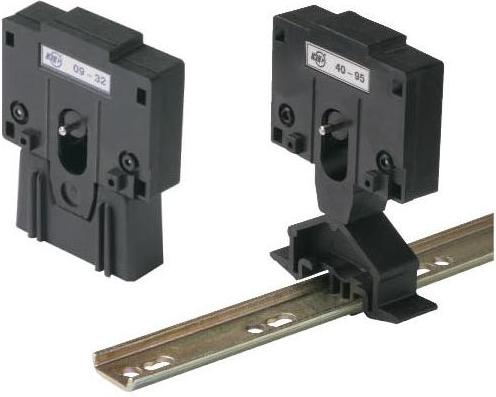

          Для защиты от  залипания контактов применяйте "механическую блокировку". Устанавливается она вплотную - между двумя магнитными пускателями. Суть ее работы заключается в следующем : Механическая блокировка не позволяет сработать  магнитному пускателю  пока не "отпустится "  рядом стоящий пускатель. Выглядит механическая блокировка как показана ниже.









В продаже существуют магнитные пускатели с помощью которых можно дополнительно реализовать "электрическую" защиту  от  залипания  контактов пускателя.

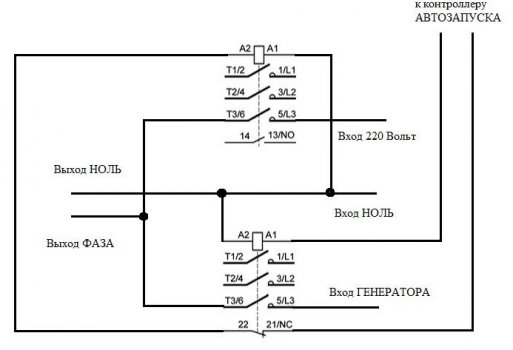

Схема с защитой от залипания   представлена ниже

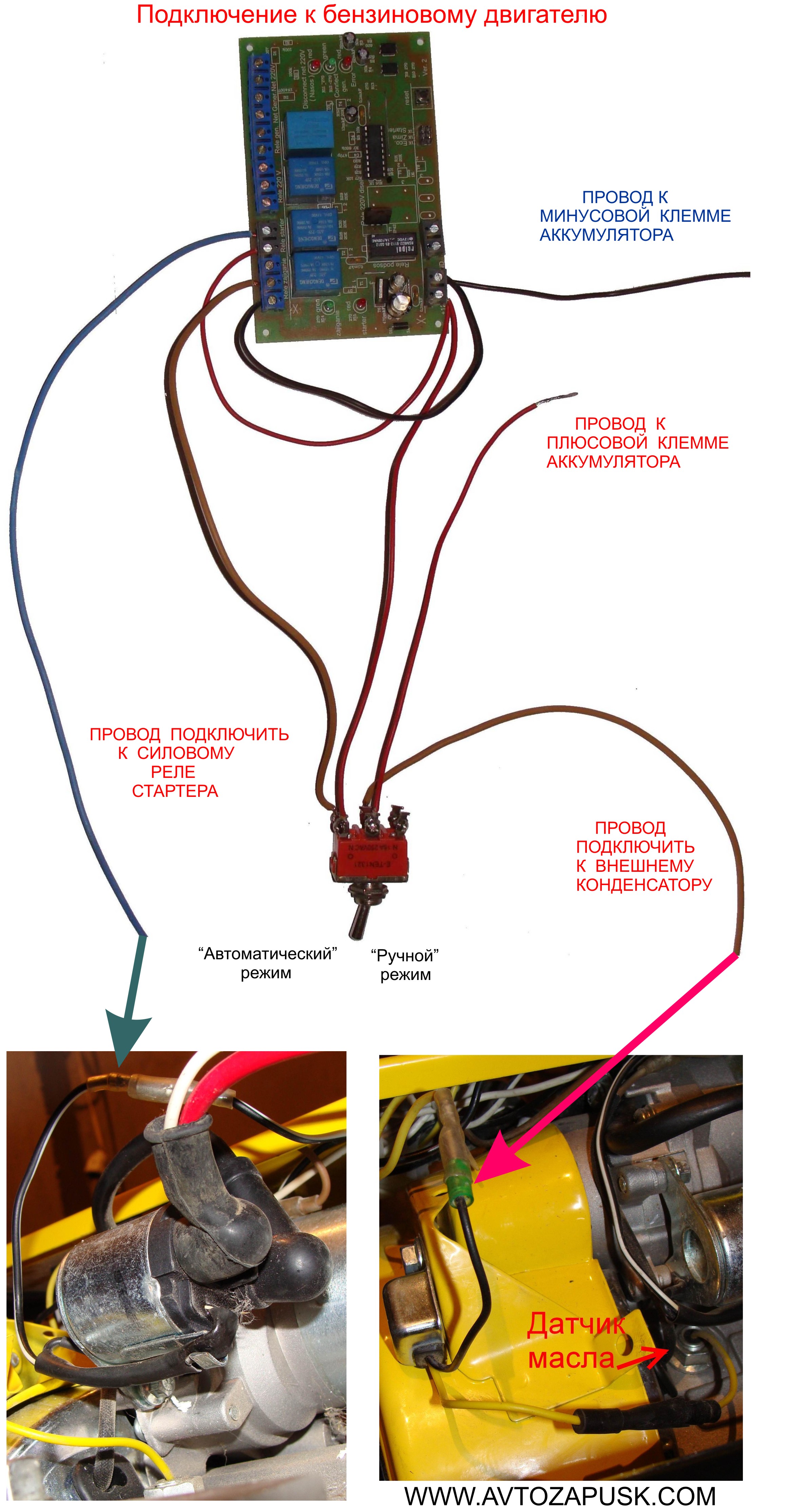

 Подключаем провода которые будут идти к двигателю в соответствии со схемой



sh

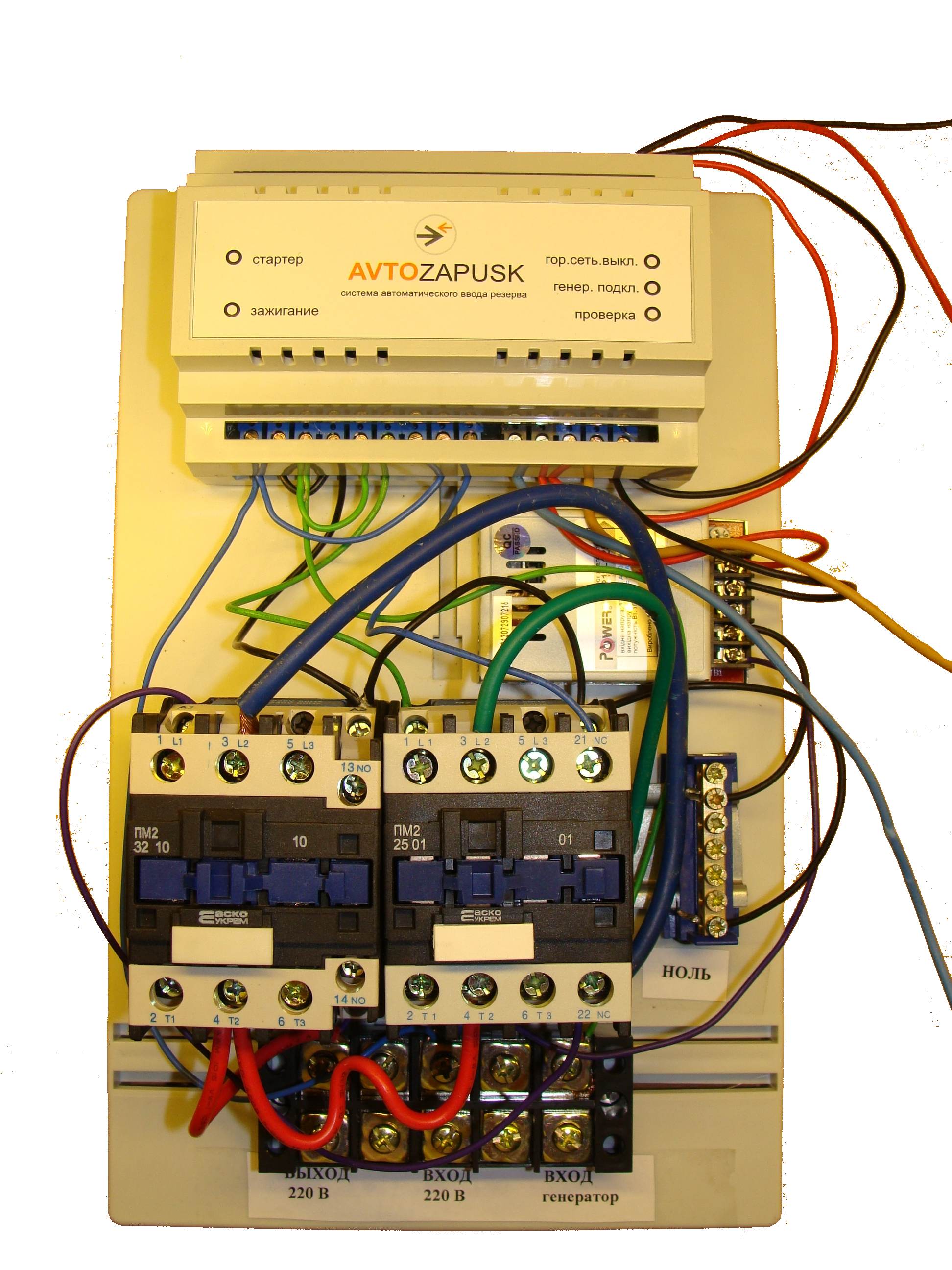

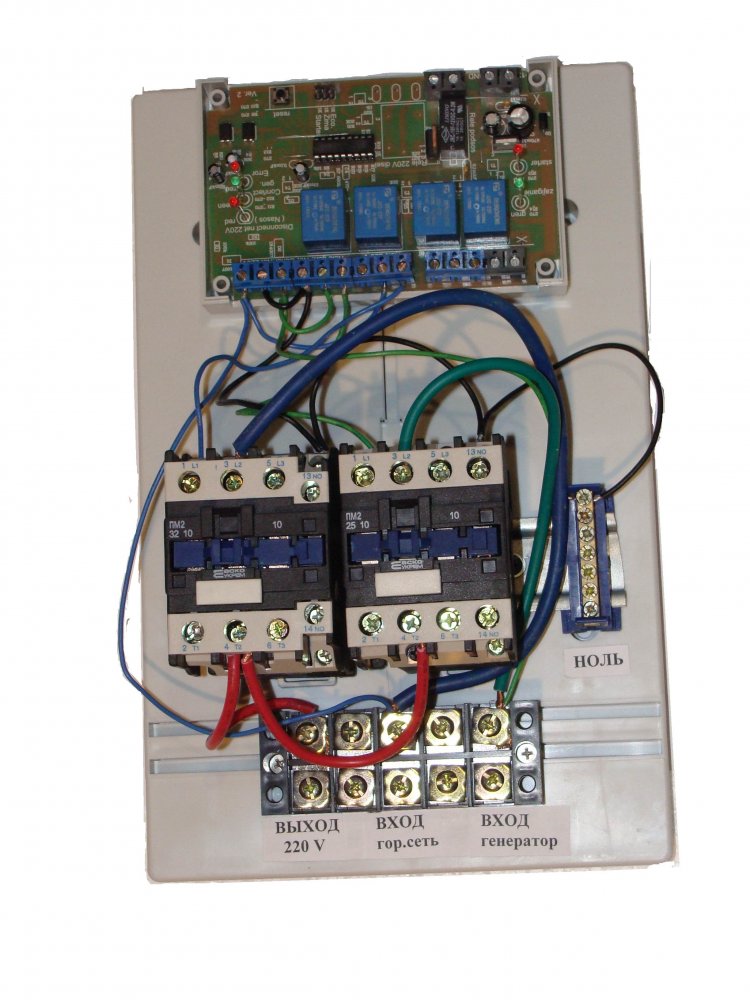

  После всех манипуляций и подключений , вид щита будет следующим .

Опишем коротко что Мы видим на этом щите.

 На этом щите установлен контроллер автозапуска генератора , установлен блок питания для подзарядки батареи , установлены два пускателя - причем правый из них (на 25 ампер ) имеет цепь электрической блокировки (это защита от "залипания контактов"). Выведены четыре провода из контроллера , которые подключаться непосредственно к двигателю генератора (красный - плюс батареи; черный - минус батареи ; светло коричневый - катушка зажигания; светло синий - реле стартера).






Все интересующие вопросы вы может задавать автору.  Контакты для связи с автором можно найти на сайте WWW.AVTOZAPUSK.COM
