Блок управлением авто-запуска бензинового или дизельного двигателя UPS Plus LCD ---------- ЦЕНА 9605 UAH







Назначение



    Контроллер автоматического ввода резерва предназначен, для того,  чтобы выполнить автоматический запуск дизельного или бензинового (газового) двигателя генератора в автоматическом режиме, без Вашего вмешательства. Запуск двигателя осуществится после того как закончится энергия в батареях Источника Бесперебойного Питания (ИБП).Как только двигатель генератора запустится, переключение сети «220 вольт » Вашего дома на напряжение, вырабатываемое генератором, произойдет в автоматическом режиме. После возобновления подачи электроэнергии «220 вольт» система автозапуска двигателя генератора, сама заглушит двигатель и переведет внутреннюю сеть «220 вольт» Вашего дома на внешнюю электросеть.



С помощью контроллера автоматического ввода резервного питания можно построить как одно фазную резервную систему питания , так и трех фазную.







БЛОК УПРАВЛЕНИЯ "UPS Plus LCD"

Описание работы блока управления автозапуском двигателя совместно с источником бесперебойного питания .







    При использовании ИСТОЧНИКОВ БЕСПЕРЕБОЙНОГО ПИТАНИЯ  (UPS) с большими аккумуляторными батареями нет необходимости производить запуск бензиновоги (или дизельного\газового) электрогенератора пока эти батареи не разрядятся до минимального уровня. Но после разрядки этих батарей до минимума необходимо запустить электрогенератор. Этой работой и занимается блок управления - модель "UPS Plus".
     Общий  принцип  работы  заключается  в  использовании  энергии  накопленной  в  батареях самого UPS (источника бесперебойного питания).  А когда батарея UPS разряжается до минимума , система автозапуска за ранние заводит бензогенератор (или дизельный генератор ) и подзаряжает  батареи ИСТОЧНИКА БЕСПЕРЕБОЙНОГО ПИТАНИЯ.  В итоге мы получаем непрерывное снабжение энергией 220 вольт объекта (пока не закончится топливо  или не появится внешнее  напряжение 220 вольт).

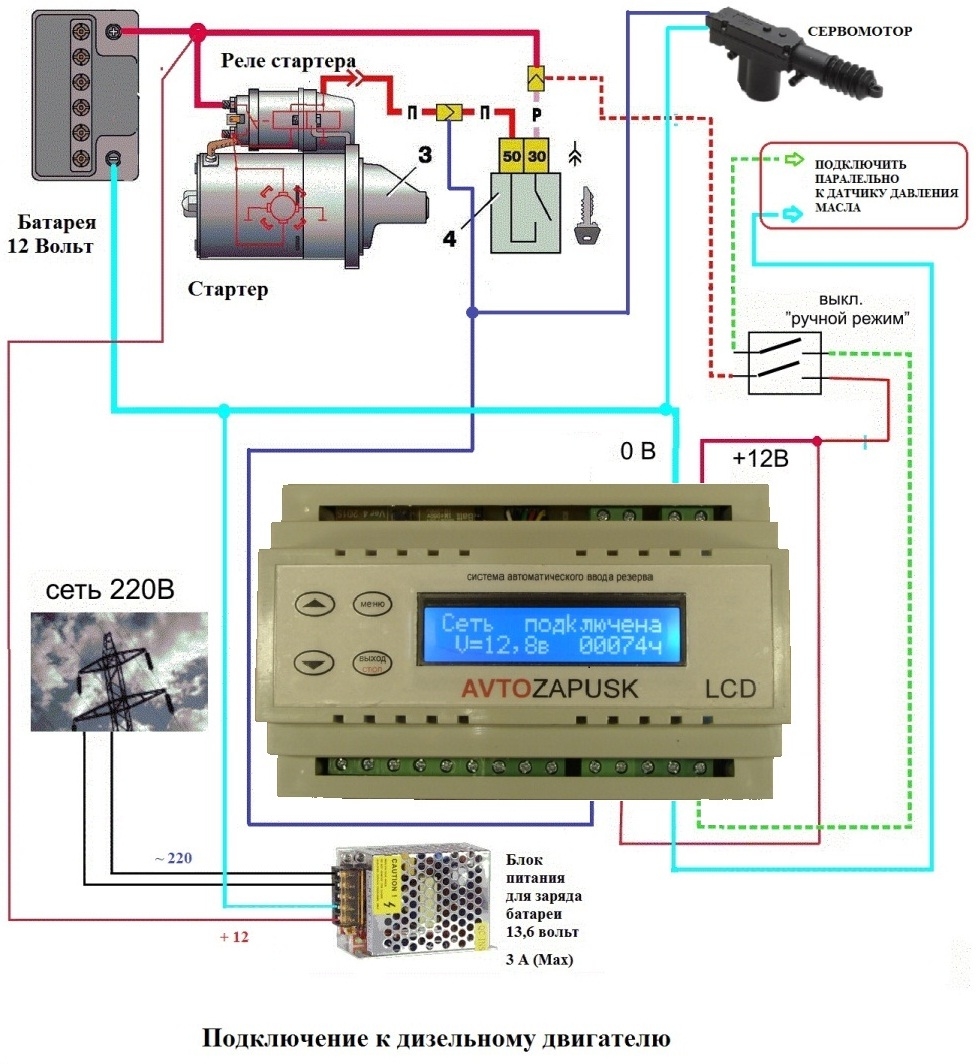

РУКОВОДСТВО ПО САМОСТОЯТЕЛЬНОЙ СБОРКЕ СИСТЕМЫ







ОСНОВНЫЕ ФУНКЦИИ УСТРОЙСТВА:

Контроллер «AVTOZAPUSK  UPSplusLCD» обеспечивает следующие функции работы системы автоматического ввода резерва:

    • Дисплей LCD.
    • Отображение общих моточасов  (от 0 до 65535 ч).
    • Отображение текущего времени работы генератора (в формате 00ч:00м:00с).
    • Отображение на дисплее протекающих процессов
    • Измерение напряжения на внешних батареях.
    • Автоматический запуск и останов двигателя.
    • Автоматическое переключение объекта с гор.сети на генератор и обратно.
    • Автоматическое управление «подсосом».
    • Включение автоматического режима с двигателем заведенным вручную (включение в работу "на ходу").
    • Охлаждение двигателя перед остановкой
    • Кнопка  "ОСТАНОВ \ ТЕСТ " двигателя.
    • Настройка параметров контролера через "МЕНЮ".
    • Установка уровня разряда внешних батареи  (необходимую просадку батарей , после которых произойдет запуск мотора можно выставить в "МЕНЮ")
    • Время работы генератора (время работы мотора устанавливается в "МЕНЮ" от 0 часов  до 255 часов)
    • Режим работы совместно с ИБП  (выключить или включить можно в "МЕНЮ"
    • Режим просмотра МОТОЧАСОВ  через "МЕНЮ"
    • Изменение  времени работы стартера  (время  работы стартера устанавливается в ""МЕНЮ" от 1 сек.  до 255 сек.)
    • Изменение  времени работы "заслонки"  (время  работы "заслонки" устанавливается в ""МЕНЮ" от 1 сек.  до 255 сек.)
    • Изменение  времени прогрева двигателя  (время  работы "прогрева" устанавливается в ""МЕНЮ" от 1 сек.  до 255 сек.)
    • Автоматическая проверка запуска двигателя через 14-ть  дней после последнего запуска (выключить или включить можно в "МЕНЮ").
    • Установка заводских настроек (сброс настроек можно выполнить в "МЕНЮ")
Технические характеристики
Напряжение питания
8.. 16
В
Ток коммутации внутренних реле
15
А
Ток потребления в дежурном режиме
8..20
mA
Ток коммутации сервомотора подсоса ( максимум)
2
А
Ток коммутации внешних реле
не ограничен

ВНИМАНИЕ ! Не подключайте приводы и сервомоторы ток потребления которых больше 2 ампер .





Описание функций контроллера



  • Запуск двигателя в «Ручном» режиме - этот режим позволяет пользоваться генератором в «Ручном режиме». В этом случае генератор работает  так – как будто бы контролера и не установлено.
  • Автоматический запуск и останов двигателя - эта функция, подразумевает что двигатель генератора запустится автоматически при отключении городской сети и подключит ваш дом к напряжению 220 вольт которое выработает генератор. А также корректно заглушит двигатель генератора после возобновления подачи электроснабжения и переключит ваш дом на  городскую сеть 220 вольт (или 380 вольт ).
  • Прогрев двигателя -   эта функция предназначена для работы генератора в холодном климате, в условиях отрицательных температур. После того как двигатель заведется, объект подключается не сразу к генератору а спустя время, которое Вы установите в «МЕНЮ». За это время двигатель успеет немного прогреться, и не будет глохнуть при подключении большой нагрузки к нему.
  • Автоматическое переключение объекта с гор.сети на генератор и обратно – при работе контроллера  автозапуска генератора переключение вашего дом на напряжение сети 220 вольт или на напряжение выработанное генератором будет осуществляться полностью в автоматическом режиме , без вмешательства человека.
  • Изменение  времени работы стартера - эта функция необходима для двигателей которые запускаются  “ с небольшими трудностями ” . Например - когда для запуска двигателя нужно увеличить время работы стартера .
  • Режим работы совместно с ИБП (с источником бесперебойного питания) -  этот  режим необходим когда Вы используете мощные источники бесперебойного питания (ИБП)  и запуск генератора не требуется пока присутствует накопленная энергия во внешних батареях этих источников. Если Вы отключите этот режим через пункт «МЕНЮ», то после пропадания внешних 220 вольт запуск и подключение генератора к Вашему объекту будет произведено немедленно. Генератор в этом случае будет работать до тех пор , пока не закончится топливо, или пока не возобновится подача внешних 220 вольт.
  • Установка уровня разряда внешних батареи  -  при необходимости  Вы можете самостоятельно откорректировать уровень напряжения на внешних батареях , после которого контроллер начнет запуск мотора. Для этот нудно зайти в пункт  "МЕНЮ"  под названием «3.Разрад батарей».  В этом пункте Вы сможете выставить минимальный уровень одной 12-ти вольтовой батареи. Например можно установить 10,5 вольт или 10,6 вольт  и т. д.  Даже если Вы используете 24вольтовую , 36-ти вольтовою, 48 в, 96в, 172-х вольтовою или 240 вольтовою   систему батарей – Вам необходимо в этом меню выставить минимальный уровень на одной батарее (обычно  это от 9,6 вольт до 11,0 вольт)
  • Установка времени работы генератора  - время которое генератор будет работать после просадки внешних батарей можно установить в "МЕНЮ"  в пункте под названием «4.Генератор ВРЕМЯ работы». Время в этом пункте устанавливается в часах  , диапазон установки от 0 до 255 часов.
  • Автоматическая проверка запуска двигателя через 14-ть  дней после последнего запуска – как известно при простое двигателя длительное время (месяц или несколько месяцев) вероятность того что этот двигатель запустится с первого раза уменьшается. Контроллер самостоятельно запускает двигатель на короткое время  (пару минут), тем самым приводит двигатель в полную готовность для дальнейшей работы резервной системы питания.  Тестовый запуск двигателя совершается автоматически, с периодичностью – 14 дней после  последнего запуска двигателя. При тестовом запуске двигателя  , подключение дома к генератору совершенно не будет – проверяется только двигатель. При необходимости этот тест можно отключить в "МЕНЮ"  в пункте под названием «8.ТЕСТ мотора».
  • Включение автоматического режима с двигателем заведенным вручную (включение в работу "на ходу") – иногда случаются моменты когда двигатель генератора можно завезти только в ручную (например: когда сел аккумулятор стартера). Если двигатель уже заведен – то контроллер не будет его глушить и заводить этот двигатель заново. Контроллер автозапуска включится в работу  и корректно продолжит работу всей системы в автоматическом режиме.
  • Охлаждение двигателя перед остановкой (режим «ТУРБО таймер») – этот режим необходим для того чтобы двигатель поработал без нагрузки перед остановкой. Работа двигателя перед остановкой длится 40 секунд . После такой «мягкой»  остановки двигателя вероятность удачного запуска двигателя в следующий раз увеличивается.
  • Автоматическое управление «подсосом» - контроллер автозапуска  управляет серво-моторчиком  который приспосабливается для управления воздушной заслонкой. Когда двигатель заводится,  схема управления подает сигнал на  серво-моторчик  и заставляет двигаться заслонку в одну или другую сторону. Контроллер   автозапуска меняет полярность на проводах, которые идут к сервомотору в нужные моменты  и тем самым заставляет двигать заслонку в нужную сторону. Этот способ управления не требует установки дополнительных пружин.  Контроллер автозапуска может запустить как горячий, так и холодный двигатель -  без установки дополнительных датчиков температуры.
  • Кнопка  "СТОП "   – если возникла необходимость провести проверку запуска двигателя , то необходимо нажать и удерживать некоторое время кнопку «стоп». После этого контроллер поведет запуск двигателя . При проверке двигателя , подключение дома к генератору совершенно не будет – проверяется только двигатель. Когда двигатель генератора запущен и работает, эта кнопка уже работает для остановки двигателя. В этом случае , остановка двигателя совершается в соответствии с рекомендациями производителей генераторов (двигатель перед остановкой прокручивается без нагрузки некоторое время). Также эта кнопка мгновенно останавливает двигатель если ее нажать в процессе запуска мотора.

Примечание :   Для выбора некоторых режимов работы контроллера, Вам необходимо будет зайти в "меню" контроллера и установить желаемые параметры. Для этого нужно нажать и удерживать кнопку «Меню» на контроллере.


МЕНЮ контроллера

Внешний вид пунктов МЕНЮ  показан ниже . Для входа в МЕНЮ  необходимо нажать и удерживать некоторое время кнопку под названием "МЕНЮ" .  После этого на экране появятся пункты меню , по которым очень просто и понятно можно "ходить" с помощью кнопок .  После манипуляций с пунктами меню можно выйти в основную программу или контроллер это сделает автоматически , при этом произойдет перезагрузка программы с новыми  параметрами (которые Вы возможно установили).

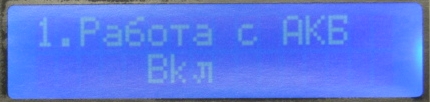

 В этом пункте можно отключить функцию проверки разряда батареи.

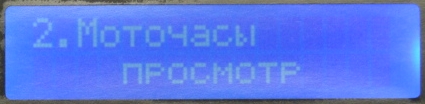

 Здесь можно посмотреть общее время которое проработал мотор.

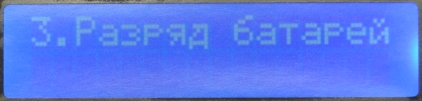

 В этом пункте устанавливается напряжение на батарее при котором произойдет пуск мотора.

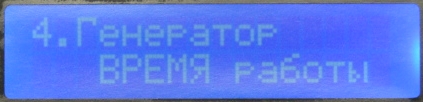

 Здесь устанавливается длительность работы генератора после просадки батареи.

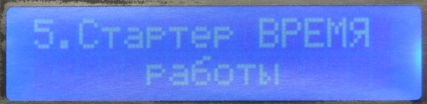

 В этом пункте можно изменить время работы стартера в секундах.

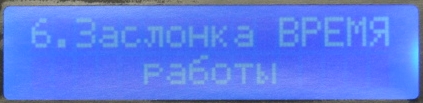

 Здесь можно установить время в течении которого заслонка будет закрыта

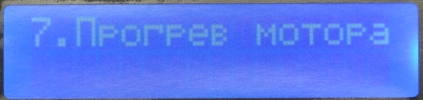

 В этом пункте  устанавливается время прогрева двигателя

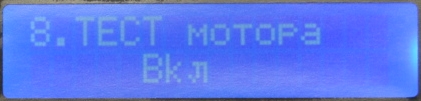

 Здесь можно отключить функцию тестирования мотора "1 раз в 14-ть дней"

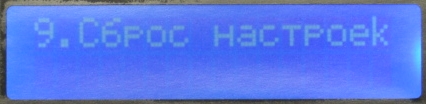

Сброс настроек по умолчанию .











Теперь  как  это  работает  :

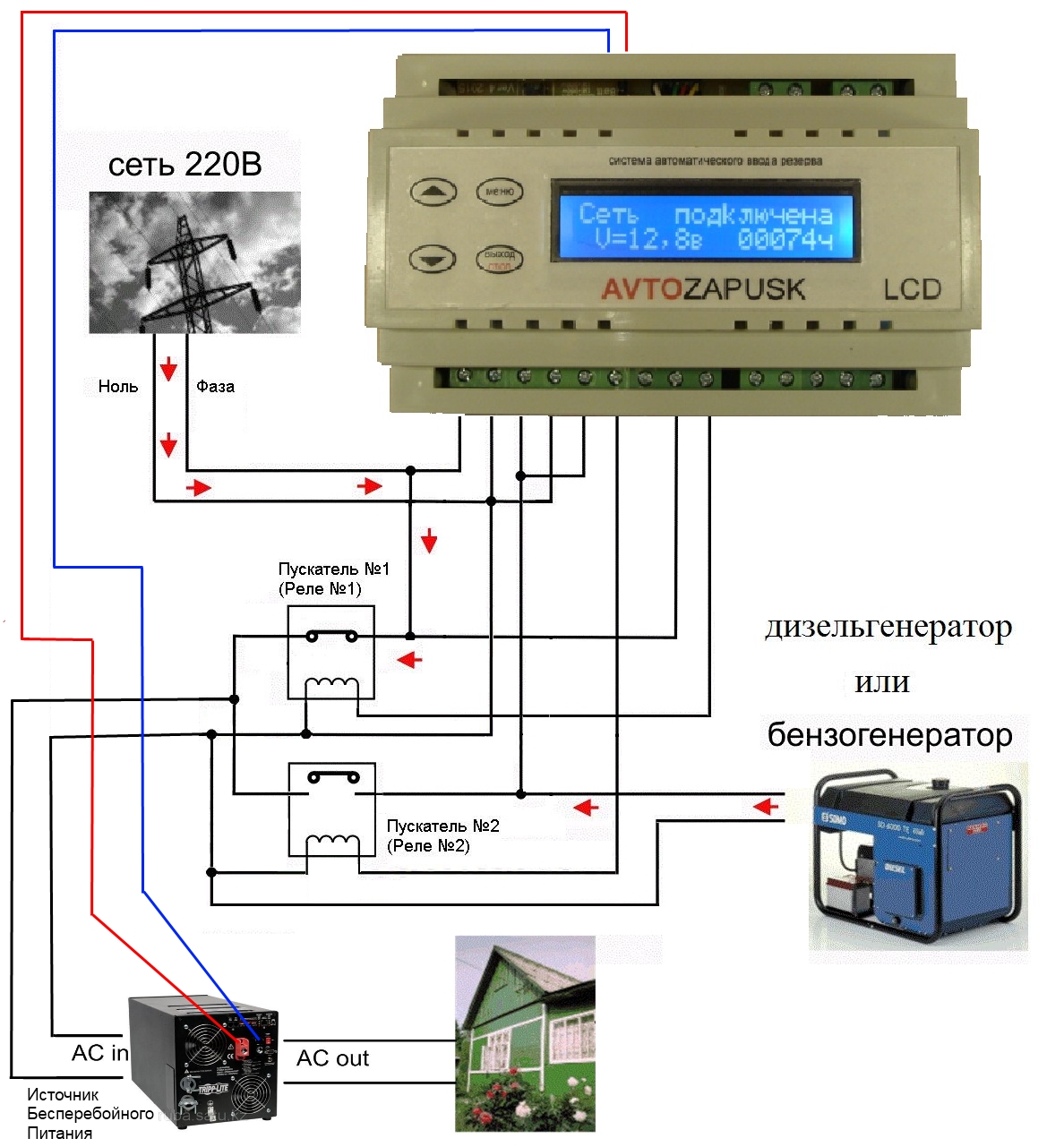

 После  пропадания  внешних 220 вольт  - автоматически включается ИСТОЧНИК БЕСПЕРЕБОЙНОГО ПИТАНИЯ (ИБП)  и выдает 220 вольт используя энергию своих батарей .  При этом  «контроллер автозапуска  генератора » следит за уровнем напряжения на  батареях ИСТОЧНИКА БЕСПЕРЕБОЙНОГО ПИТАНИЯ  (сигнал уровня батареи нужно подключить на плату к перемычке «Batt» рисунке выше).  Как только  энергия на батареи заканчивается  «контроллер автозапуска  генератора » запускает топливный генератор на выбраное вами время (от 0 до 255 часов)   и тем самым обеспечивает подзарядку  батареи ИБП и одновременно  питает нагрузку своим  напряжением  220 вольт.  Если  в любой момент  появляется внешнее напряжение городской сети  220 вольт  - то «контроллер автозапуска  генератора »  переключается на него и глушит топливный генератор .
Если при простое  топливного  генератора по каким-то причинам  напряжение на батареи ИБП падает до критического  - происходит  запуск топливного генератора на выбраное Вами время и объект питается выработанным напряжением 220 вольт от генератора.


 Скачать инструкцию
